Analizor calitate energie Janitza UMG 605-PRO, Armonice până la rangul 63, Flicker, Modbus RTU/TCP și Profibus
Descriere

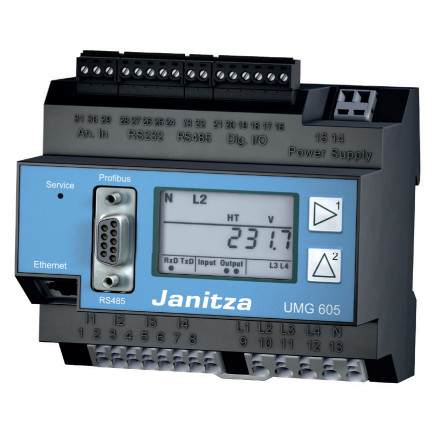

UMG 605-PRO de la Janitza este un analizor calitate energie care monitorizează calitatea energiei și oferă analiza armonicelor până la rangul 63, analiza perturbațiilor electrice și analiza de Flicker conform EN 61000-4-15. În plus, UMG 605 acționează ca un gateway Ethernet pentru echipamentele pentru care este setat ca Master. Analizorul suportă atât protocolul Modbus, cât și Profibus.
Specificații
| Date generale măsurare |
Măsurare continuă RMS până la armonica 63 Rețele TN, TT, IT Tensiune nominală, cu trei faze, 4 fire (L-N, L-L): 277 / 480 Va.c. Tensiune nominală, cu trei faze, 3 fire (L-L): 480 Va.c. Măsurare indirectă / 5A |
| Parametri măsurați |
- RMS Valori instantanee: curent, tensiune, frecvență, putere activă, reactivă și aparentă (total și pe fază), factor de putere (total și pe fază). - Valori medii (actual și maxim): tensiune, curent, putere activă, reactivă și aparentă, frecvența. - Calitatea energiei: Flicker, armonici de ordin 1 - 63 (curent și tensiune), armonici de ordin 1 - 63 (putere activă și reactivă), factor de distorsiune THD-U și THD-I (%), dezechilibru de tensiune, tranzitorii, întreruperi pe termen scurt, formă de undă U și I, căderi de tensiune și supratensiune. - Energie activă, reactivă și aparentă |
| Precizie măsurare |
Tensiune: 0,2% Curent: 0,2% Energie reală: Clasa 0,5 |
| Interfețe de comunicații |
- RS485: 9.6 - 921.6 kbps (terminal cu şurub) - RS232: 9,6 – 115,2 kbps (terminal cu şurub) - Profibus DP până la 12 Mbps (conector DSUB-9) - Ethernet 10/100 Base-TX (priză RJ-45) |
| Protocol de comunicații |
Modbus RTU, Modbus TCP, Modbus RTU over Ethernet. Profibus DP V0 Opțional: BACnet |
| Integrare în rețea | HTTP, SMTP, NTP, TFTP, FTP, SNMP, DHCP, TCP/IP, ICPM |
| Gateway Modbus | pentru configurare master-slave |
| Intrări / ieșiri |
- 2 intrări digitale - 2 ieșiri digitale - 1 intrare de temperatura: PT100, PT1000, KTY83 sau KTY84. |
| Memorie flash | 128 MB (până la 5.000.000 înregistrări) |
| Montaj | Șină DIN |
| Alimentare | 95 ... 240 Va.c. / 135 ... 340 Vd.c. |
| Dimensiuni | 90 x 107,5 x ca. 82 mm, 350 g |
| Condiții de funcționare | –10° C ... +55° C, 5 ... 95% RH |
