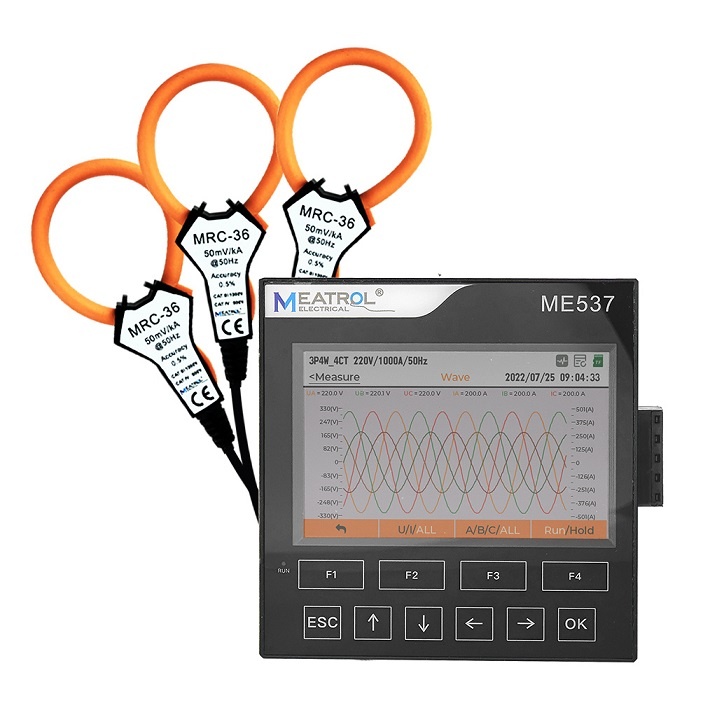

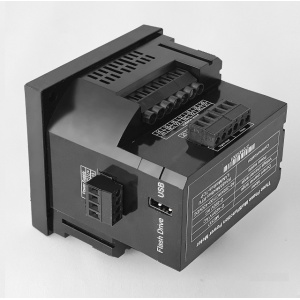

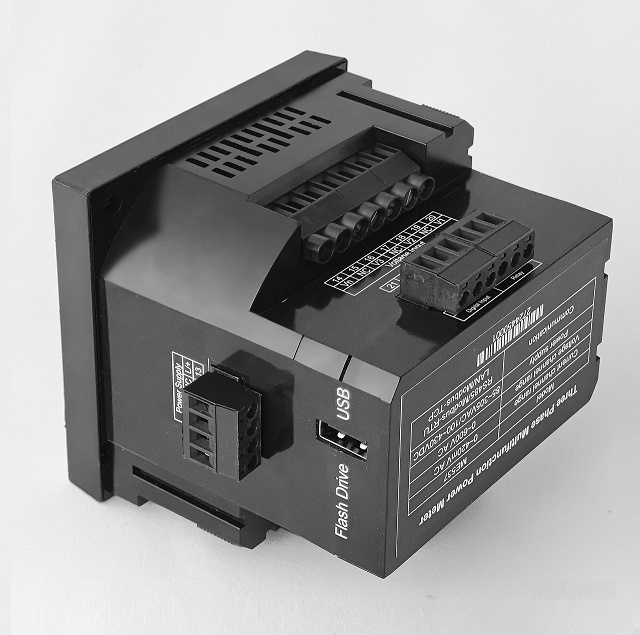

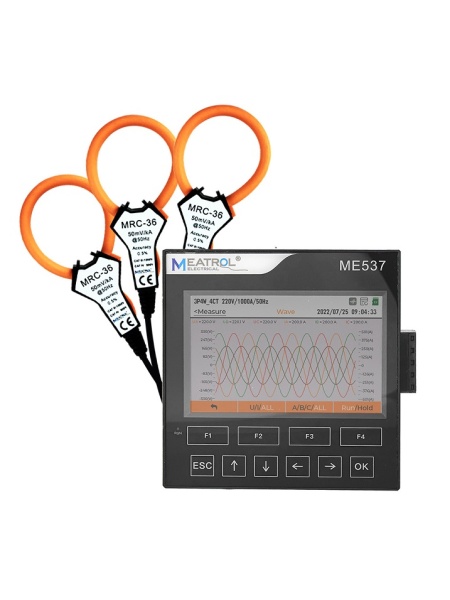

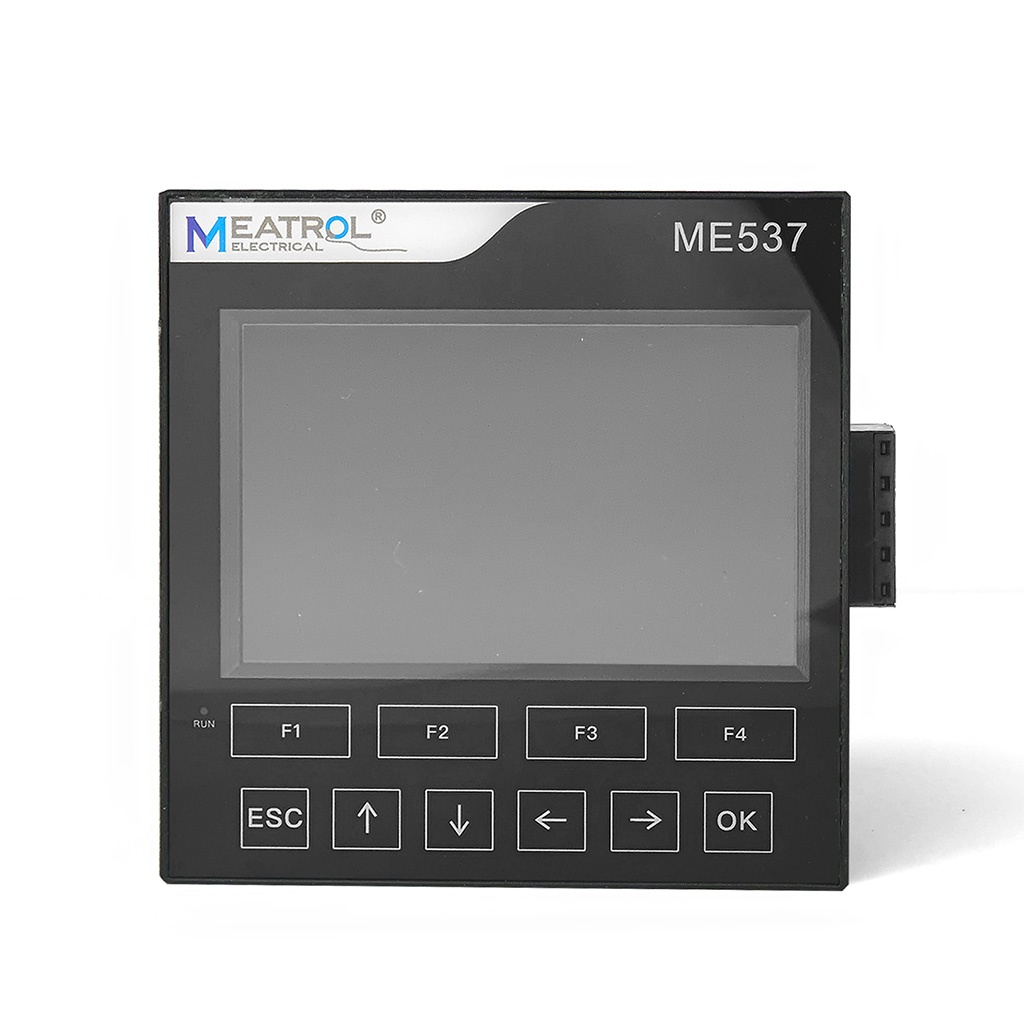

Analizor de calitate energie cu funcție de înregistrare, conectare cu bobine Rogowski, Modbus TCP, Meatrol ME537
Nu rata reducerea de 3% la comenzile de peste 2000 de lei, plătite OP, integral, la comandă !
Descriere ME537

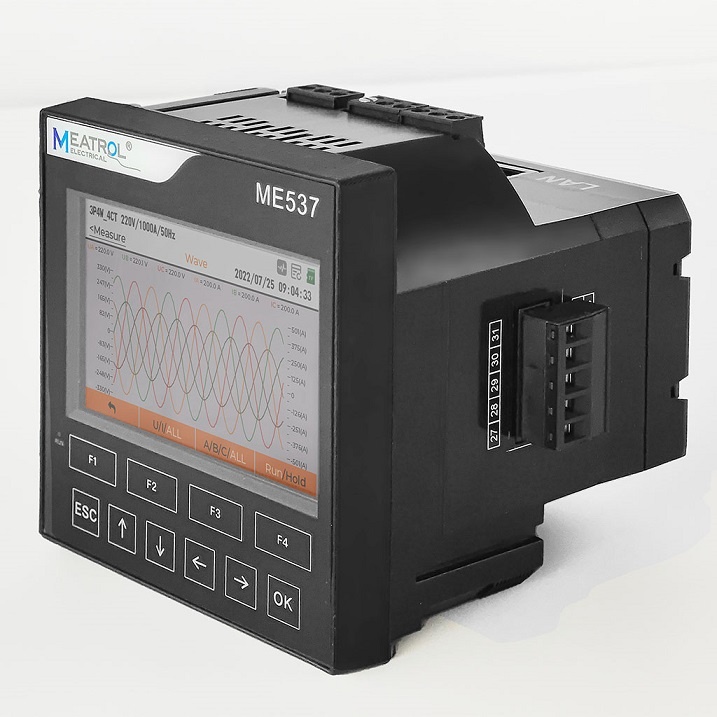

ME537 de la Meatrol este un analizor de calitate a energiei electrice, cu funcție de data logger și cu intrări pentru bobine Rogowski, fapt care îl face extrem de ușor de montat pe bare apropiate, sau cu accesibilitate redusă. În plus, bobinele Rogowski se conectează la analizor printr-un simplu port RJ-45, realizând în acest fel o economie suplimentară de timp la instalare.
Instrumentul este dedicat unor aplicații precum:
- Determinarea profilului de consum energetic
- Identificarea vârfurilor de cerere
- Monitorizarea și analiza calitătii energiei (armonice, fluctuații de tensiune, dezechilibre între faze, factor de putere, etc).
Specificații ME537
|
Rețele și conexiuni suportate |
3P4W_4CT, 3P4W_3CT, 3P3W_3CT, 3P3W_2CT, 1P3W, 1P2w |
|
|
Senzori de curent |
Bobine Rogowski flexibile |
|
|
Valori instantanee măsurate |
Tensiuni de fază, Tensiune nul - pământ, Tensiuni de linie. Coeficient de vârf al tensiunii, Vârfuri de tensiune. Curenți de fază, Coeficient de vârf curent, Factorul K. Frecvențe de linie. Factori de putere pe fază și total, Factor de defazaj. Puteri active, reactive și aparente. |
|
|
Consumuri și parametri de calitate a energiei |
Energii active și reactive (import/export). Energii aparente. Emisii de CO2. Armonice (tensiune și curent): THD, TOHD, TEHD, armonice până la rangul 50. Formă de undă tensiune și curent Unghiuri de faza tensiune, curent, între tensiune și curent. Dezechilibre de tensiune și curent Cerere de putere activă, reactivă, aparentă. Cerere de vârf putere și curent. |
|
| Precizie |
Curent: 0.2%+ acuratețea bobinei Rogowski folosite
Tensiune: ±0.2%(60V~600V AC)
Frecvență: ±0.001 Hz
Factor de putere: ±0.005
Putere activă și putere aparentă: 0.5%
Putere reactivă: 1%
Energie activă și aparentă: 0.5%
Energie reactivă: 1%
|
|
| Înregistrare date |
Suport Card TF 32GB
Format: .csv
Parametri configurabili: ora start, durata, intervalul de eșantionare.
|
|

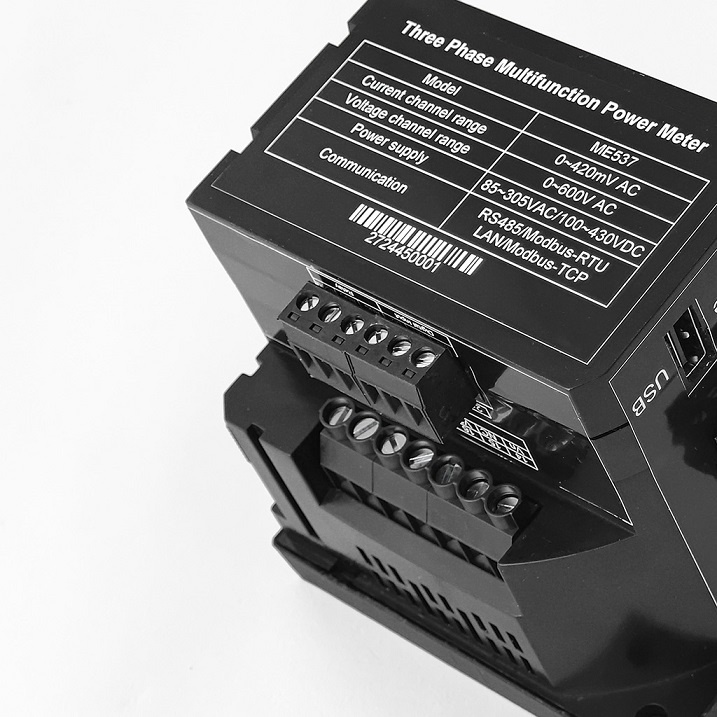

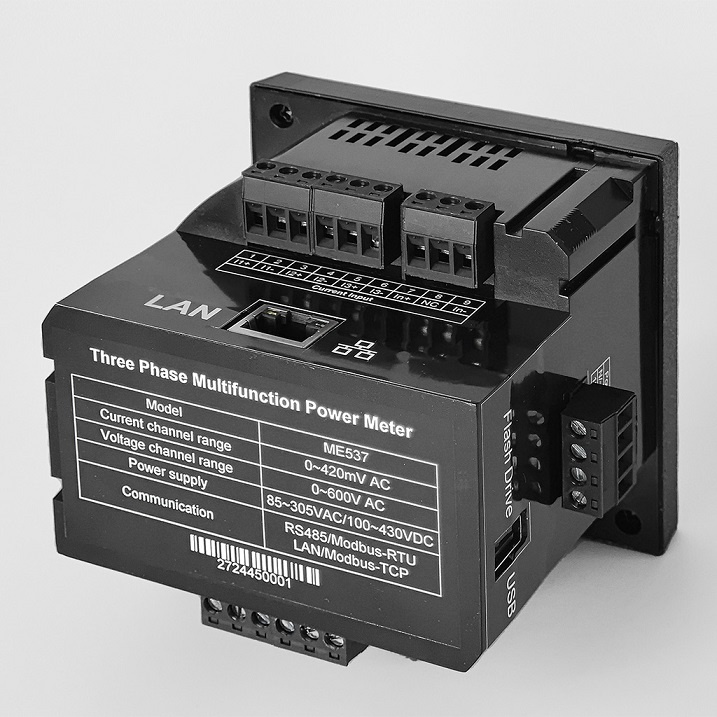

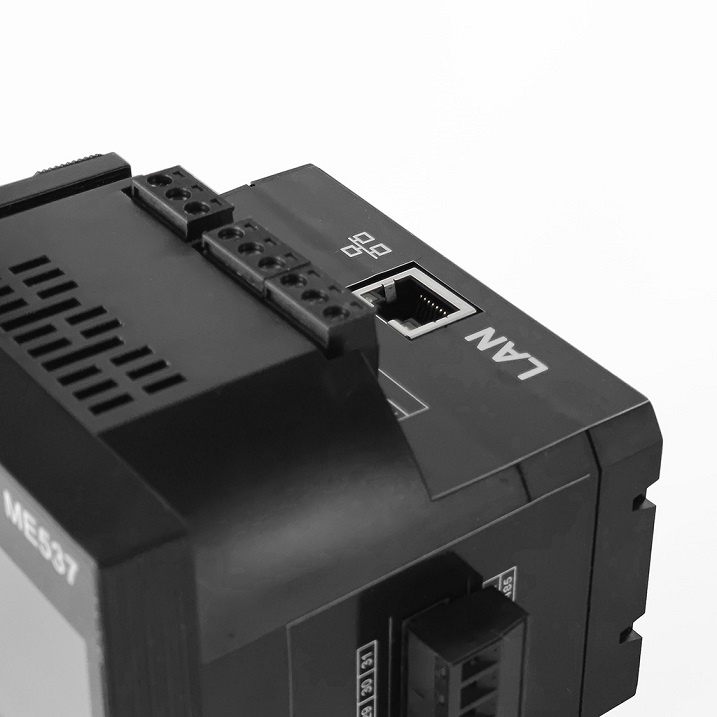

| Comunicații | Suport Modbus RTU (RS-485) și Modbus TCP (Ethernet) | |
| Alimentare | 85 - 305 Va.c./100 - 430 Vd.c. | |
| Grad de protecție | IP30 | |
| Condiții de operare | -20℃~55℃, ≤90% RH, fără condensare, altitudine <2000m | |
Documentație tehnică ME537
|
- Manual instalare si utilizare |
