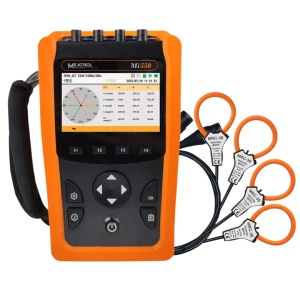

Analizor de energie portabil, trifazat, cu functie de logare, Modbus TCP și bobine Rogowski, Meatrol Mi550
Nu rata reducerea de 3% la comenzile de peste 2000 de lei, plătite OP, integral, la comandă !
Descriere
Instrumentele de măsurare Meatrol oferă rezultate de primă clasă pentru măsurarea calității energiei și cerințele de gestionare a acesteia. Acest lucru este ideal pentru electricieni, ingineri electricieni, consultanți energetici, vânzări și planificare de sisteme solare fotovoltaice și pentru toți cei interesați să înțeleagă mai bine electricitatea și energia.
Instalați acest înregistrator de energie pentru a măsura și înregistra consumul de energie al unei clădiri sau al unor circuite specifice pe o perioadă de timp. Obțineți toate informațiile de care aveți nevoie pentru a lua decizii informate privind planificarea proiectelor de alimentare de rezervă, energie solară sau eficiență energetică.

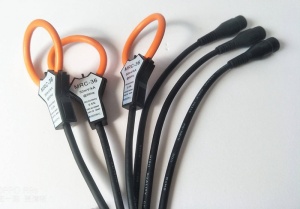

Bobinele flexibile Rogowski pentru detectarea curentului sunt ușor de instalat în spații înguste.

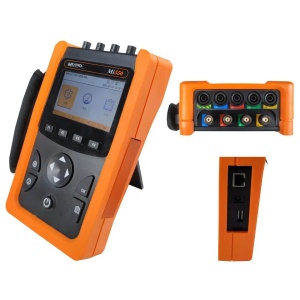

Analizorul portabil poate înregistra în timp ce este conectat la sistemul de alimentare.
Pachetul include următoarele componente:
- 1 buc. analizor portabil trifazat
- 5 buc. conductori cu cleme crocodil pentru măsurarea tensiunii
- Set 4 buc bobine Rogowski pentru curent maxim 1000A, fereastră de măsură cu diametrul de 100mm, 2m cablu
- stick USB de 16GB
- alimentator
Accesorii opționale care pot fi adăugate suplimentar la comandă:
- Set 4 buc bobine Rogowski pentru curent maxim 100A, fereastră de măsură cu diametrul de 16mm, 2m cablu
- Set 4 buc bobine Rogowski pentru curent maxim 300A, fereastră de măsură cu diametrul de 24mm, 2m cablu
- Set 4 buc bobine Rogowski pentru curent maxim 600A, fereastră de măsură cu diametrul de 36mm, 2m cablu
- Set 4 buc bobine Rogowski pentru curent maxim 800A, fereastră de măsură cu diametrul de 50mm, 2m cablu
- Set 4 buc bobine Rogowski pentru curent maxim 3000A, fereastră de măsură cu diametrul de 150mm, 2m cablu
- Set 4 buc bobine Rogowski pentru curent maxim 6000A, fereastră de măsură cu diametrul de 200mm, 2m cablu
- Valiză de transport analizor portabil și accesorii
Specificații
| Model | Mi550 |
| Tip | Analizor de calitate energie portabil |
| Domenii de aplicare | Analiza energiei, Măsurarea energiei și a parametrilor săi, Analiza calității energiei |
| Sistem de conectare la rețea |
3P4W_4CT 3P4W_3CT 3P3W_3CT 3P3W_2CT 1P2w |
| Senzori de curent | Bobine Rogowski (ieșire în tensiune) |
| Senzori de tensiune |
Conectori tip 'crocodil' Conectare prin transformator de tensiune |
| Stocare | Card de memorie 32GB |
| Export de date | U disk export de tip FAT32 |
| Interfață de comunicații | RJ45- Ethernet |
| Protocol de comunicații | Modbus-TCP |
| Alimentare | Adaptor 5Vd.c., 2A |
| Baterie | Baterie reîncărcabilă cu Litiu, tip18650, 2 buc, capacitate 4000mAh |
| Durata de viață a bateriei | ≥6h |
| Timp de încărcare a bateriei | ≤5h |
Mărimi măsurate
| Tensiune |
Tensiuni de fază: Fazele ABC Tensiune N-GND Tensiuni de linie: UAB, UBC, UCA Coeficient de vârf de tensiune: Fazele ABC Vârf de tensiune: Fazele ABC |
| Curenți |
Curenți pe faze: Fazele ABCN Coeficient de vârf de curent: Fazele ABC Factor K: Fazele ABC |
| Frecvență | Frecvența pe linie |
| Putere |
Putere activă: Pe faze și total Putere reactivă: Pe faze și total Putere aparentă: Pe faze și total |
| Factor de putere | Pe faze și total |
| Factor de putere pe armonică | Pe faze și total |
| Energie |
Energie activă: Pe faze și total (import / export) Energie reactivă: Pe faze și total (import / export) Energie aparentă: Pe faze și total Emisiile de CO2 |
Distorsiuni armonice
| Pentru tensiune |
THD (Total harmonic percentage) TOHD (Odd total harmonic percentage) TEHD (Even total harmonic percentage) Armonicile 1-50, pe fiecare fază (procentaj și valoare) |
| Pentru curent |
THD (Total harmonic percentage) TOHD (Odd total harmonic percentage) TEHD (Even total harmonic percentage) Armonicile 1-50, pe fiecare fază (procentaj și valoare) |
Forme de undă curent și tensiune
| Diagrama fazorială | Fazele ABC |
| Dezechilibru | Pentru curent și pentru tensiune |
| Cerere de putere și vârful de putere | Puterea activă, reactivă, aparentă, pe faze și totaluri |
| Cerere de curent și vârf de curent | Fazele ABC |
Stocare de date
| Armonicele pe tensiune și curent |
Total harmonic distortion THD Odd total harmonic TOHD Even total harmonic TEHD Armonicile 1-50, pe fiecare fază, procentaj și valoare, curent/tensiune |
| Evenimente stocate | Tip de eveniment, data, durata, valoarea curentă |
| Cerere de putere și vârful de putere | Puterea activă, reactivă, aparentă, pe faze și totaluri |
| Înregistrarea formelor de undă | Pe faze, tensiune și curent |
| Format export date | CSV |
