Analizor rețele trifazate JANITZA UMG 96-PA, certificare UL, opțional MID și PTB-A 50.7, măsurare până la a 40-a armonică, Modbus RTU
Descriere
Janitza UMG 96-PA este un analizor retele trifazate TN și TT (600 V CAT III), cu certificări MID și PTB-A 50.7 opționale. Pe lângă funcțiile de măsură și analiză, Janitza UMG 96-PA oferă facilități de integrare în sisteme de tip SMART Grid, precum interfață Modbus slave, intrări / ieșiri, interfață Ethernet opțională, etc.

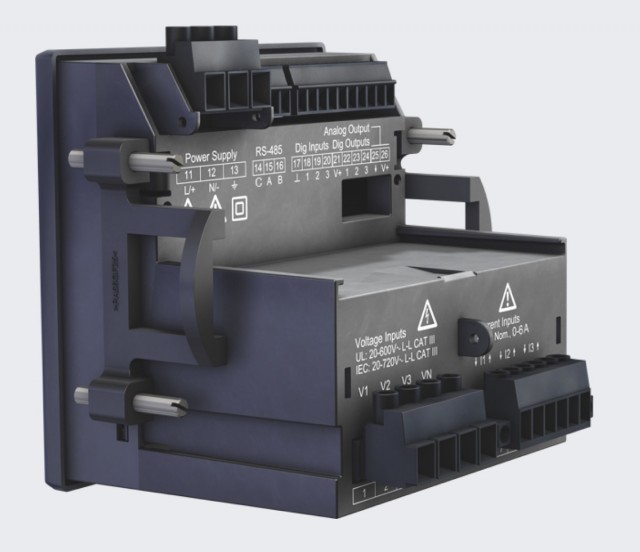

Pe lângă cele 3 intrări digitale, 3 ieșiri digitale și o ieșire analogică, acest analizor rețele trifazate poate fi echipat opțional cu 2 intrări analogice pentru semnale de 0-20 mA, ce pot fi folosite pentru măsurarea DC, măsurarea curentului rezidual, detectarea cablurilor deteriorate sau măsurarea temperaturii.
Specificații
| Clasa de precizie |
0.2/0.2S cu transformator de ../5A, 0.5/0.5S cu transformator de ../1A |
| Parametri măsurați | Putere activă: 0 W .. 12.6 kW (clasa de precizie 0,5) Putere reactivă: 0 Var .. 16.6 KVar (clasa de precizie 1) Putere aparentă: 0 VA .. 12.6 KVA (clasa de precizie 0,5) Energie activă: 0 Wh .. 999 GWh (clasa de precizie 0,2) Energie reactivă: 0 VArh .. 999 GVArh (clasa de precizie 1) Energie aparentă: 0 VAh .. 999 GVAh (clasa de precizie 0,5) Factor de putere: 0.00 .. 1.00 (clasa de precizie 0,5) Armonice tensiune / curent: 1 .. 40 (Kl 1) Armonice până la ordinul 40 fără MID / până la ordinul 25 cu MID Factor de distorsiune THD-U, THD-I. |
| Intrări / ieșiri |
- 3 intrări digitale - 3 ieșiri digitale - 1 ieșire analogică (0 - 20 mA) Opțional 2 intrări analogice suplimentare |
| Interfață de comunicații |
RS485 Opțional Ethernet |
| Protocol de comunicații | Modbus RTU / Slave |
| Operare locală |

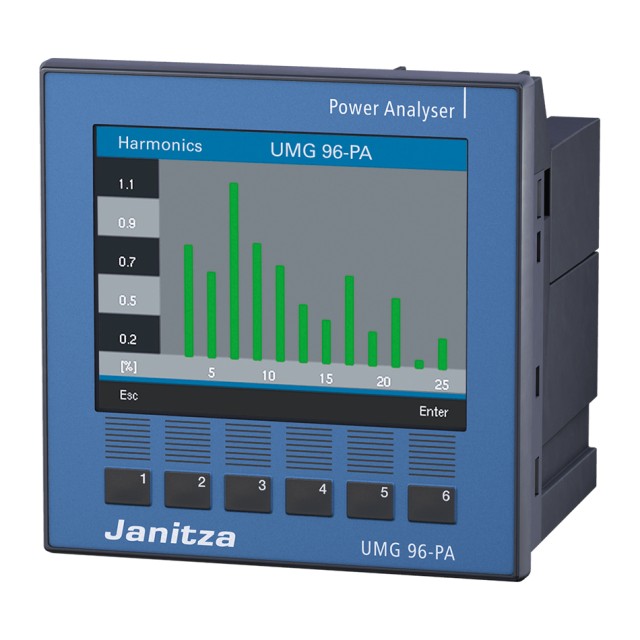

Afișaj grafic color iluminat 320 x 240 px 6 taste pentru operare rapidă |
| Memorie locală | 4 MB (peste 2000 de valori măsurate) |
| Grad de protecție | Frontal: IP40, Terminal: IP20 |
| Condiții de operare | –10° C ... +55° C, RH 0 ... 75% |
| Dimensiuni | 96 x 96 x 93,2 mm, 250 g |
| Certificări |
Standard: Certificare UL Opțional: Certificare MID și PTB-A 50.7 |
| Greutate |
aprox. 250 g |
