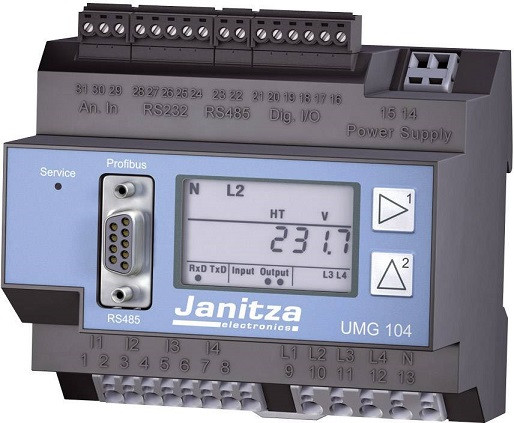

Analizor sistem fotovoltaic Janitza UMG 104, armonice până la rangul 40, Modbus RTU
Descriere produs
Janitza UMG 104 este un analizor sistem fotovoltaic, recomandat pentru monitorizarea parametrilor din rețelele de energie solară. Analizorul poate fi instalat în rețele IT, TN și TT de 3 sau 4 fire, sau poate monitoriza 4 rețele monofazate.
| Specificații tehnice | |
|---|---|
| Parametri măsurați |
- RMS Valori instantanee: curent, tensiune, frecvență, putere activă, reactivă și aparentă (total și pe fază), factor de putere (total și pe fază). - Valori medii (actual și maxim): tensiune, curent, putere activă, reactivă și aparentă, frecvența. - Calitatea energiei: armonici de ordin 1 - 40 (curent și tensiune), armonici de ordin 1 - 40 (putere activă și reactivă), factor de distorsiune THD-U și THD-I (%), dezechilibru de tensiune, componentă pozitivă, nulă și negativă pe curent și tensiune, tranzitorii (> 50 μs), întreruperi pe termen scurt (> 20 ms), formă de undă U și I, căderi de tensiune și supratensiune. - Suport de calcul pentru 8 tarife de energie. |
| Precizie măsurare |
Energie: Clasa 0.5S (… / 5 A); Curent: 0.25%; Tensiune: 0.2% |
| Interfețe de comunicații | Ethernet, RS232, RS485 |
| Protocol de comunicații |
Modbus RTU, Modbus TCP Opțional: BACnet |
| Integrare în rețea | HTTP, SMTP, NTP, TFTP, FTP, SNMP, DHCP, TCP/IP, ICPM |
| Gateway Modbus | pentru configurare master-slave |
| Intrări/ieșiri | 2 intrări digitale, 2 ieșiri digitale, 1 intrare analogică (sondă de temperatura: PT100, PT1000, KTY83, KTY84). |
| Memorie flash | 128 MB (până la 5.000.000 înregistrări) |
| Montaj | Șină DIN |
| Alimentare | 95 ... 240 Va.c. / 135 ... 340 Vd.c. |
| Dimensiuni | 107.5 x 90 x 82 mm |
| Temperatură de funcționare | –10° C ... +55° C |
