Contoare trifazate inteligente Acrel ADW210 pentru 1 - 4 circuite simultan, măsurare directă 100A, 400A sau 600A, sau intrare 5A pentru CT, Modbus RTU
Descriere produs

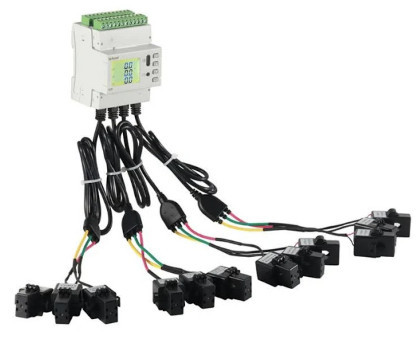

Seria de contoare trifazate inteligente Acrel ADW210 vine cu transformatoare de curent atașate la contor pentru măsurarea pe 1 până la 4 circuite, în versiunile de curent primar de 100A, 400A sau 600A, sau 5A, pentru conectarea oricăror transformatoarelor de curent. Datele pot fi preluate prin Modbus RTU (RS-485) și introduse automat în aplicații de Energy Management.
| Specificații tehnice |
||
|---|---|---|
|
Parametri măsurați |
- Tensiune, Curent, Frecvență pe fiecare fază - Putere și Factor de putere pe fiecare fază - Putere totală (activă, reactivă, aparentă) - Factor de putere total - Unghi de fază curent tensiune, dezechilibre - Armonice până la rangul 31 (tensiune și curent) - Curent maxim, curent real, cerere maximă de putere kwh - Total energie activă - Total energie reactivă - Suport multi-tarif Opțional, 2 intrări pentru măsurare temperatură și curent rezidual (cu transformator de curent rezidual 10-3000mA). |
|
|
Precizie măsurare |
Tensiune: Clasa 0,5 Curent: Clasa 0,5 Frecvență: 0,05Hz Energie activă: Clasa 1 Energie reactivă: Clasa 2 |
|
|
Specificații transformatoare de curent incluse |
D10 (măsurare 3 x 5 A): φ = 10 mm, Clasa de precizie 0,5 D16 (măsurare 3 x 100 A): φ = 16 mm, Clasa de precizie 0,5 D24 (măsurare 3 x 400 A): φ = 24 mm, Clasa de precizie 0,5 D36 (măsurare 3 x 600 A): φ = 36 mm, Clasa de precizie 0,5 |
|
| Interfețe de comunicație |
RS485, Modbus RTU, baud rate 1200-38400 2 x ieșiri în releu NO AC250V/3A DC30V/3A 1 x ieșire în impuls |
|
| Montaj |
Montaj pe șină DIN |
|
| Alimentare |
RJ45, 12 Vd.c. |
|
