Contor trifazat multifuncțional, conectare cu bobine Rogowski, Meatrol ME231N2
Nu rata reducerea de 3% la comenzile de peste 2000 de lei, plătite OP, integral, la comandă !
Descriere ME231N2
ME231 este un contor trifazat SMART, ușor de integrat în sistemele de telemăsură, datorită suportului Modbus RTU.
În plus, acest model de contor trifazat este ideal pentru instalare în infrastructuri existente, datorită conectării la liniile de măsură cu bobine Rogowski flexibile, în locul transformatoarelor de curent rigide. Conectarea cu bobine Rogowski ușurează considerabil instalarea, datorită formatului subțire și flexibil, ușor de montat pe bare de curent mari sau apropiate, sau în aplicațiile în care spațiul de manevră este limitat.

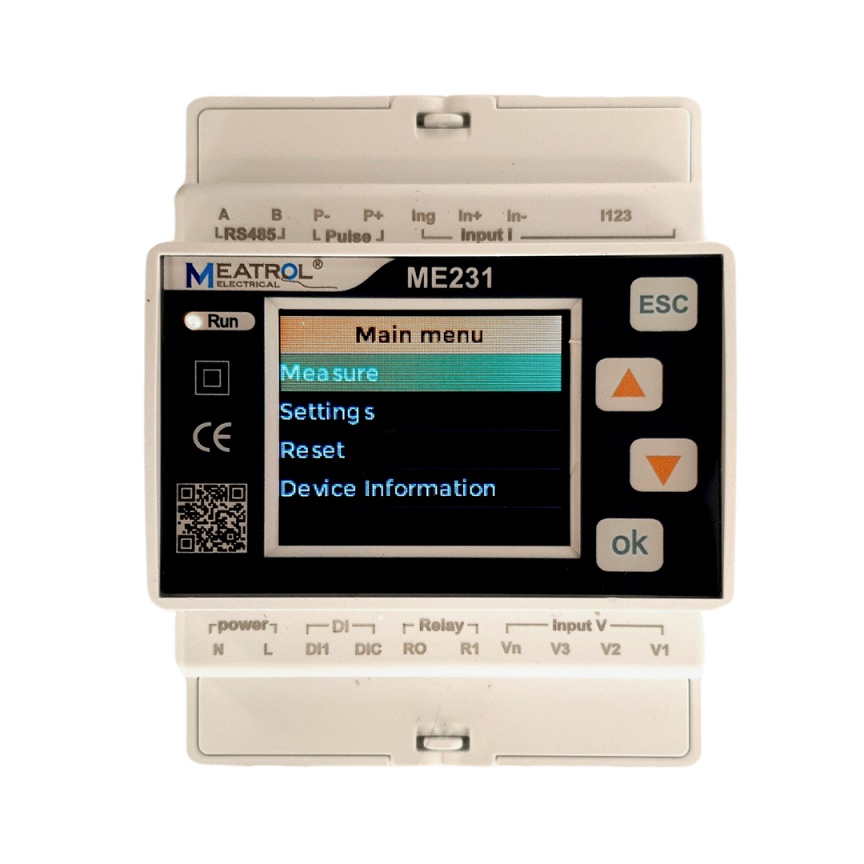

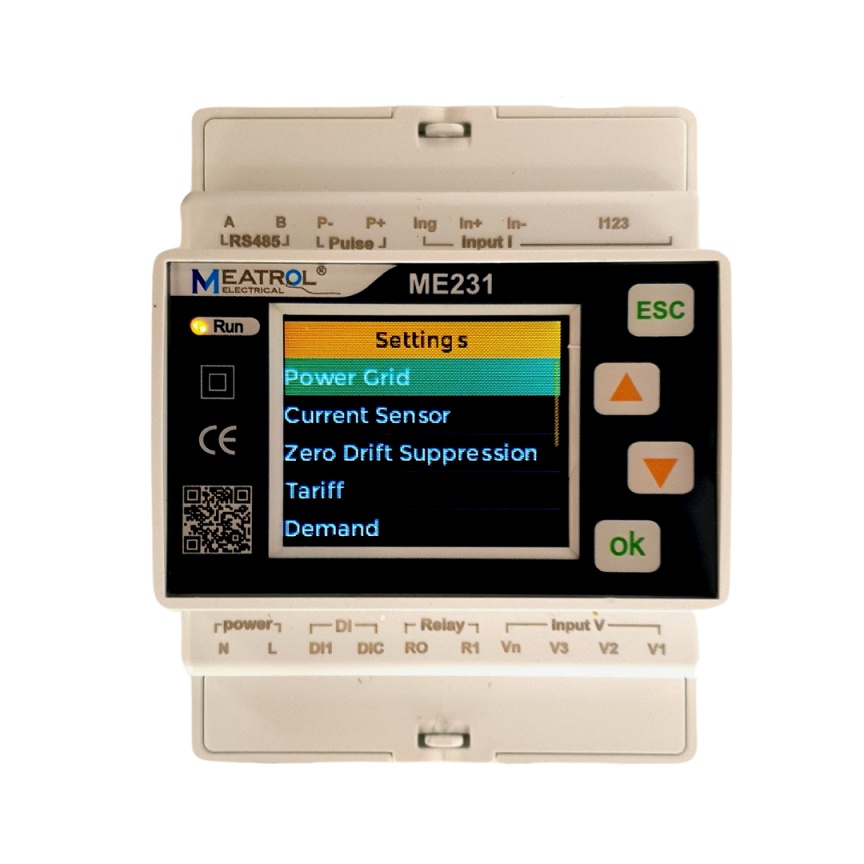

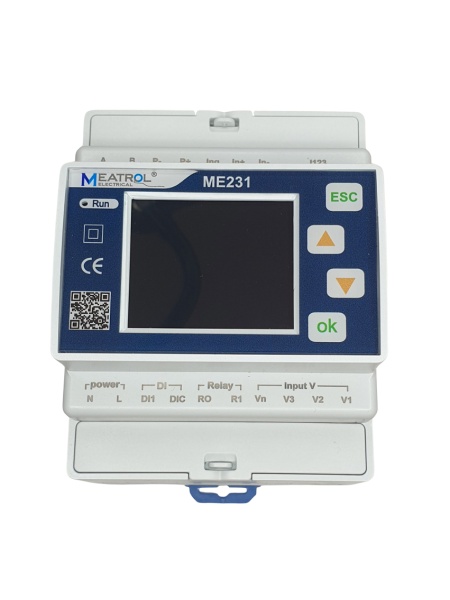

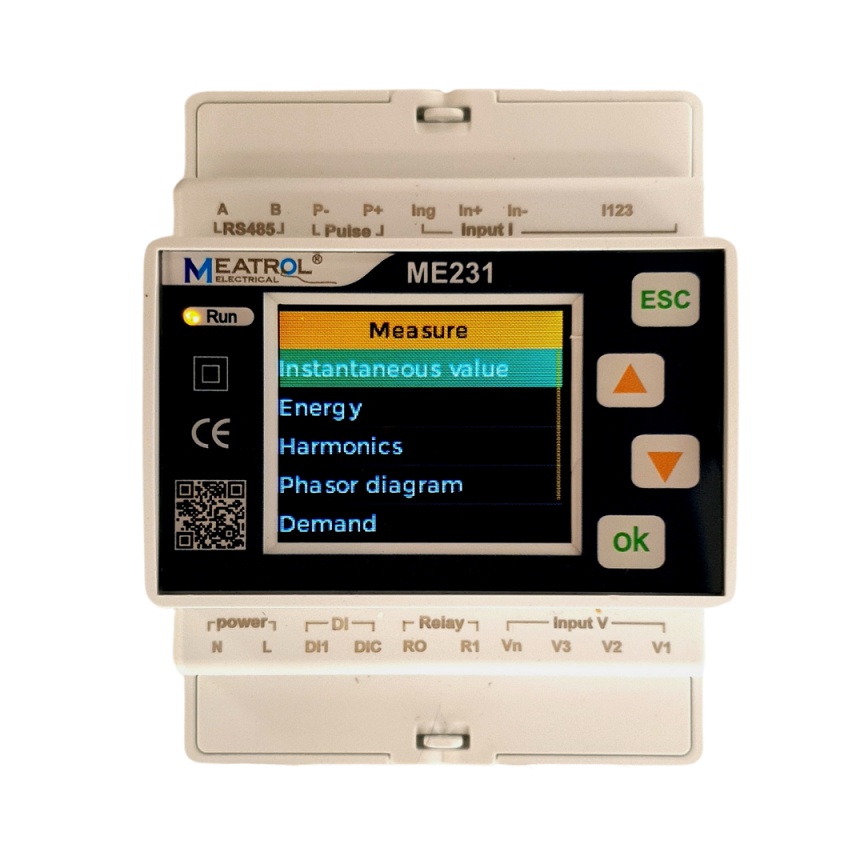

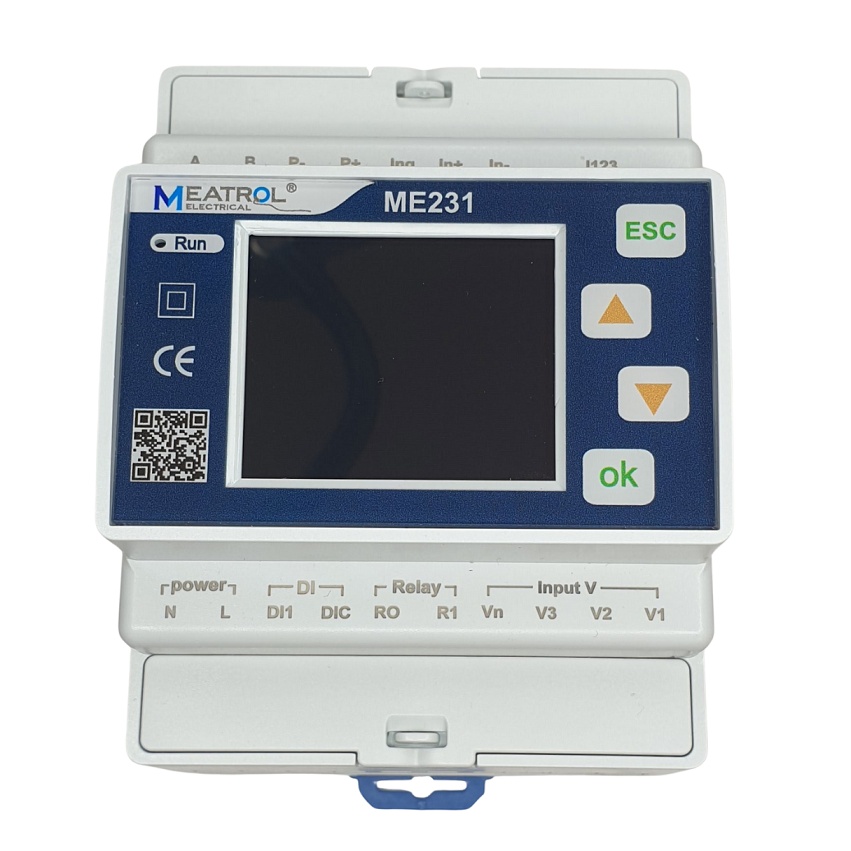

Designul compact îl recomandă pentru instalarea în tablouri cu spațiu limitat, iar interfața intuitivă, accesibilă pe display-ul tactil, completează pachetul de facilități pentru operare ușoară.
Specificații ME231N2
|
Rețele și conexiuni suportate |
3P4W 4CT，3P4W 3CT，3P3W 3CT，3P3W 2CT，1P3W，1P2W |
|
|
Senzori de curent |
Bobine Rogowski flexibile |
|
|
Valori instantanee măsurate |

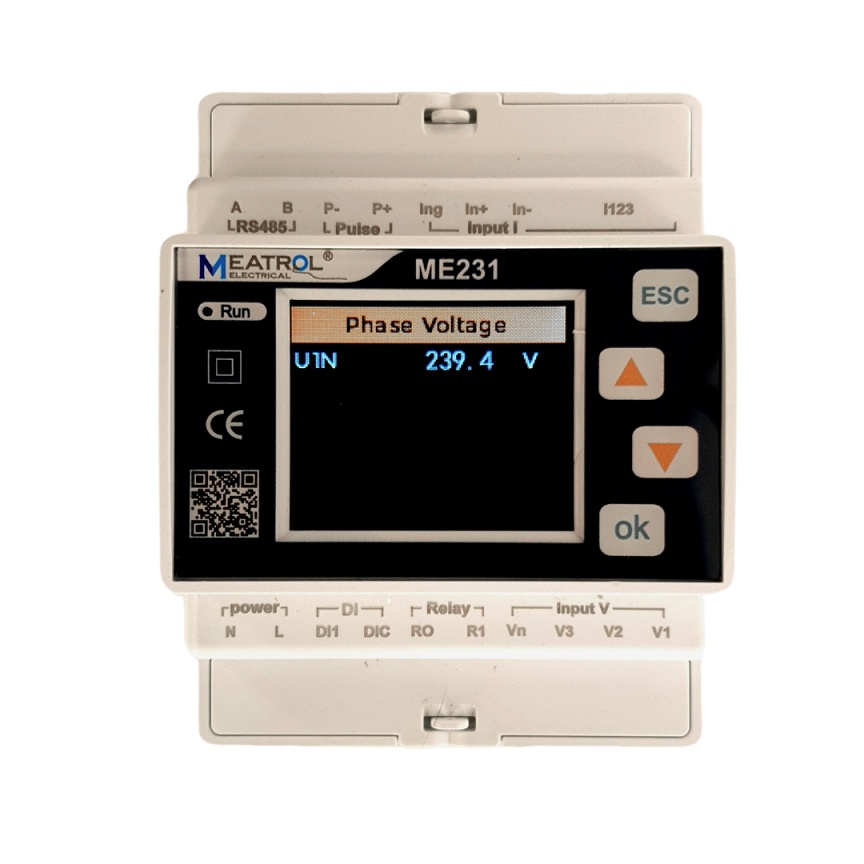

Tensiuni de fază și tensiuni de linie. Medii ale tensiunilor măsurate. Curenți de fază și nul. Curent mediu. Frecvențe. Factori de putere și DPF Puteri active, reactive și aparente |
|
|
Consumuri și parametri de calitate a energiei |

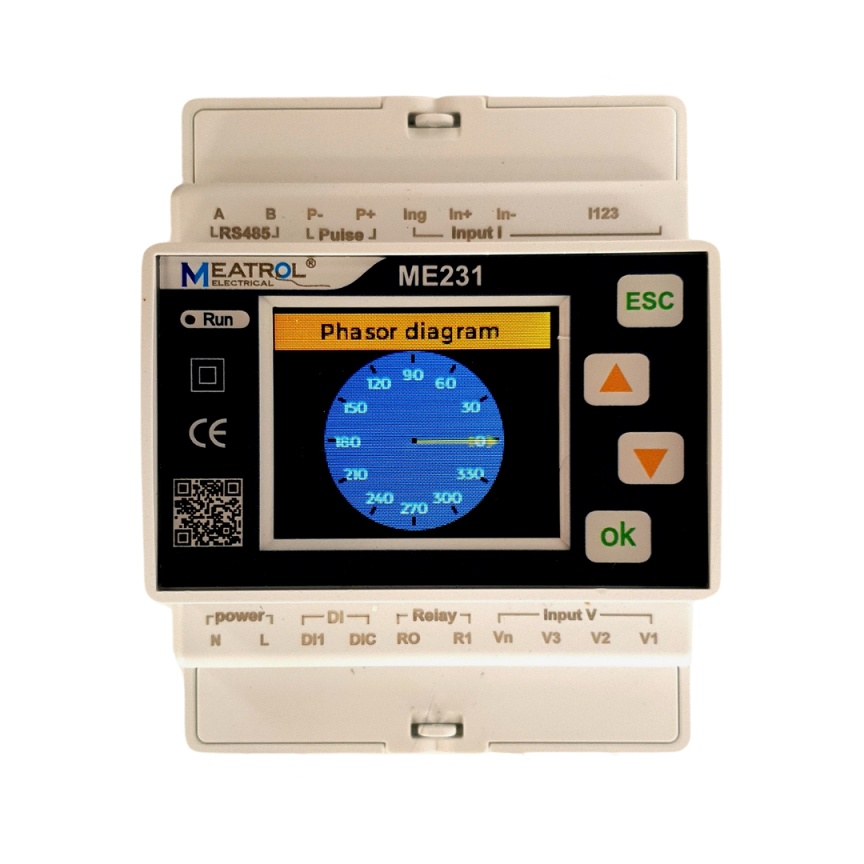

Energii active și reactive (pozitive și negative). Energii aparente. Armonice (tensiune și curent): THD, TOHD, TEHD, armonice până la rangul 50 Diagrama fazorială Cerere de putere activă, reactivă, aparentă Dezechilibre de tensiune și curenți Valori maxime și minime tensiuni, curenți, puteri. |
|
| Precizie |
Curent: 0.1%+ acuratețea bobinei Rogowski folosite
Tensiune: ±0.2%(60V~600V AC)
Frecvență: ±0.01%(45~65Hz)
Factor de putere: ±0.005
Putere activă și putere aparentă: 0.5S, conform IEC62053-22
Putere reactivă: 1S, conform IEC62053-21
Energie activă: 0.5S, conform IEC62053-22
Energie reactivă: 1S, conform IEC62053-21
|
|
|
Intrări/ieșiri |
1 x intrare digitală dry contact, izolată pentru 5000 Vrms
1 x ieșire releu 3A 30Vd.c., 3A 250Va.c.
|
|
| Comunicații | Suport Modbus RTU (RS-485) | |
| Alimentare | 95~265VAC/110~370VDC，45~60Hz | |
| Instalare | Montaj pe șină DIN 35 mm | |
| Condiții de operare | -20℃~70℃, ≤95% RH, fără condensare, altitudine <3000m | |
| Certificări |
Compatibil cu standardele EN 62052-11，EN61557-12，EN 62053-21, EN 62053-22，EN 62053-23，EN 50470-1，EN 50470-3， EN 61010-1, EN 61010-2， EN 61010-031. |
|
