Convertizor de frecvență motor 7.5 KW, Xinje VH6-47P5-B, control vectorial în buclă închisă
Descriere

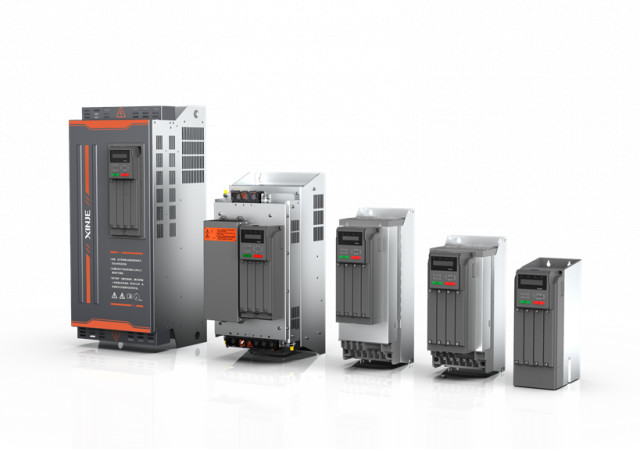

VH6-47P5-B de la Xinje este un convertizor de frecvență de uz general pentru motoare de 7.5 KW. Convertizorul oferă control vectorial în buclă deschisă sau închisă pentru motoare sincrone și asincrone și vine în mod standard cu unitate de frânare inclusă.
În plus, acest invertor suportă o serie întreagă de module de expansiune pentru echipare personalizată, în funcție de cerințele fiecărui proiect.
Specificații
| Motoare compatibile | Motoare sincrone și asincrone de 7.5 KW, motoare cu magneți permanenți (PM), motoare cu frecvență variabilă |
| Curent nominal de intrare | 20.5 A |
| Curent nominal de ieșire | 17 A |
| Power supply capacity |
11 KVA |
| Capacitate suprasarcină |
1 minut 150% curent nominal 3 secunde 180% curent nominal |
| PARAMETRI INTRARE | |
| Tensiune nominală, frecvență | 380 V, 50 Hz / 60 Hz |
| Interval suportat de fluctuații de tensiune | -15% ... +15%, factor de nesimetrie tensiune <3% |
| PARAMETRI IEȘIRE | |
| Tensiune | 0 ... tensiune de intrare |
| Frecvență | 0 ... 500 Hz |
| PARAMETRI DE CONTROL | |
|
Performanțe control vectorial cu senzor de viteză (FVC) |
Acuratețe viteză: ± 0.2% Fluctuații viteză: ± 0.2% Gamă de viteze: 1 : 2000 Cuplu de pornire: 0 Hz : 180% Acuratețe cuplu: ± 5% din cuplul nominal Răspuns cuplu: ≤ 10ms |
| Performanțe control vectorial fără senzor de viteză (SVC) |
Acuratețe viteză: ± 0.5% Fluctuații viteză: ± 0.3% Gamă de viteze: 1 : 100 Cuplu de pornire: 0.5 Hz : 150% Acuratețe cuplu: ± 10% din cuplul nominal Răspuns cuplu: ≤ 20ms |
| Performanțe control V / F (VVF) |
Acuratețe viteză: ± 1% Fluctuații viteză: ± 0.5% Gamă de viteze: 1 : 50 Cuplu de pornire: 1.0Hz : 150% |
| Acuratețe frecvență | În modul de operare Low frequency: 0.01 Hz În modul de operare High frequency: 0.1 Hz |
| Intrări / Ieșiri | Echipare personalizată cu intrări / ieșiri analogice sau digitale prin adăugarea de module de expansiune. |
| Protocoale de comunicații | Modbus RTU slave (standard), CANopen, EtherCAT (opțional) |
