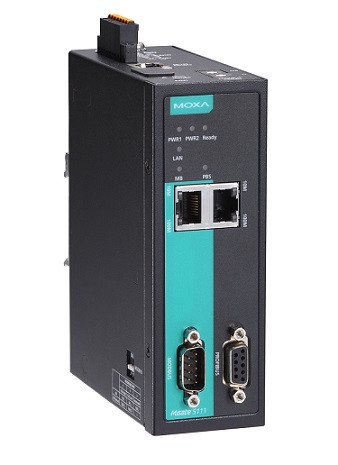

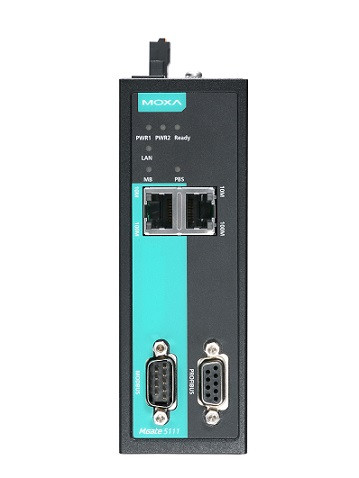

Convertor Modbus/EtherNet/IP/PROFINET la PROFIBUS, Moxa MGate 5111
Descriere
MGate 5111 de la Moxa este un convertor de protocol industrial care face transferul între Modbus RTU/ASCII/TCP, EtherNet/IP, sau PROFINET și PROFIBUS.
Specificații
| Interfață Ethernet |
2 porturi (auto MDI/MDI-X connection) Protecție 1.5 KV Instrumente de configurare: Web Console (HTTP/HTTPS), Device Search Utility (DSU), Telnet Console Management: ARP, DHCP Client, DNS, HTTP, HTTPS, SMTP, SNMP Trap, SNMPv1/v2c/v3, TCP/IP, Telnet, SSH, UDP, NTP Client MIB: RFC1213, RFC1317 Protocoale suportate: Modbus TCP Client (Master), Modbus TCP Server (Slave), PROFINET IO Device, EtherNet/IP Adapter |
| Interfață serială |
1 port RS-232/422/485 Configurare prin consolă serială Protocoale suportate: PROFIBUS DP-V0 Slave, Modbus RTU/ASCII Master, Modbus RTU/ASCII Slave Rata de transfer: 50 bps ... 921.6 kbps Izolație: 2 KV |
| Modbus RTU/ASCII |
Mod: Master, Slave Nr. maxim de comenzi: 128 Volum date (In/Out): 2048 bytes |
| Modbus TCP |
Mod: Client (Master), Server (Slave) Număr maxim clienți: 16 Număr maxim conexiuni server: 32 Număr maxim de comenzi: 128 Volum date (In/Out): 2048 bytes |
| PROFIBUS |
1 port, conector DB9 mamă Protocol: PROFIBUS DP Rată de transfer: 9600 bps ... 12 Mbps Izolație: 2 KV Semnale: PROFIBUS D+, PROFIBUS D-, RTS, Signal Common, 5V Accesarea adreselor: PROFIBUS adrese 0-99 (adresele 100-125 pot fi accesate prin configurări software) Mod: DP-V0 Slave Număr de conexiuni Master: 1 Număr maxim de module I/O PROFIBUS: 24 Volum date (In/Out): 244 bytes |
| PROFINET |
Mod: IO Device Număr maxim de conexiuni IO Controller: 1 (scriere/citire) Volum date (In/Out): 512 bytes |
| EtherNet/IP |
Mod: Adapter Obiecte CIP suportate: Identity, Message Router, Assembly, Connection Manager, TCP/IP interface, Ethernet link, Port Număr maxim de conexiuni Scanner: 1 (read-only), 1 (read/write) Volum date (In/Out): 496 bytes |
| Ieșire în releu | Resistive load: 2 A @ 30 Vd.c. |
| Alimentare |
12 ... 48 Vd.c. Consum: 416 mA @ 12 Vd.c. |
| Caracteristici constructive |
Carcasă metalică, IP30 microSD Slot (până la 32 GB, compatibil cu SD 2.0) 45.8 x 105 x 134 mm, 589 g |
| Condiții de funcționare |
standard: 0 .. 60°C 5 ... 95% RH, fără condensare |
| Certificări |
EMI: CISPR 32, FCC Part 15B Class A EMC: EN 61000-6-2/-6-4 EMS: Siguranță: EN 60950-1, UL 61010-2-201 Vibrații: IEC 60068-2-6, IEC 60068-2-64 ATEX, Class I Division 2, IECEx |
| Garanție |
5 ani |
