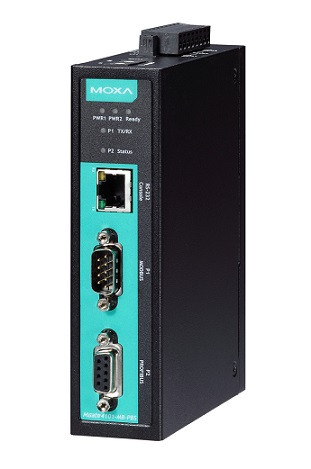

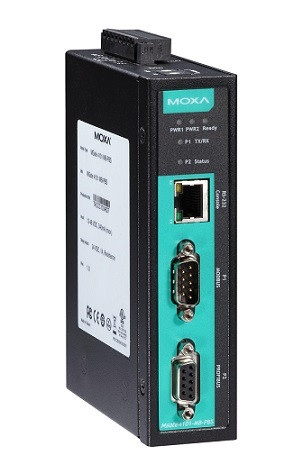

Convertor Modbus la PROFIBUS Slave, Moxa MGate 4101-MB-PBS
Descriere
MGate 4101-MB-PBS de la Moxa este un convertor Modbus la PROFIBUS Slave, pentru conectarea PLC-urilor Profibus (de ex. PLC-uri Siemens) cu dispozitive Modbus. Funcția QuickLink asigură maparea I/O-urilor în doar câteva minute.
Specificații
| Interfață serială |
1 port RS232/RS422/Rs485 Conector: DB9 tată Rata de transfer: 50 bps ... 921.6 kbps Paritate: None, Even, Odd, Space, Mark Protocoale suportate: Modbus RTU/ASCII Master, Modbus RTU/ASCII Slave, PROFIBUS DP-V0 Slave |
| Modbus RTU/ASCII |
Moduri suportate: Master sau Slave Funcții suportate: 1, 2, 3, 4, 5, 6, 15, 16, 23 Număr maxim de comenzi: 100 Volum de date (IN/Out): 7744 bytes |
| Interfață PROFIBUS |
Protocol suportat: PROFIBUS DP Număr de porturi: 1 Conector: DB9 mamă Rata de transfer: 9600 bps ... 12 Mbps Izolație: 2 KV Semnale: PROFIBUS D+, PROFIBUS D-, RTS, Signal Common, 5V |
| PROFIBUS |
Accesarea adreselor: PROFIBUS adrese 0-99 (adresele 100-125 pot fi accesate prin configurări software) Mod: DP-V0 Slave Număr maxim de conexiuni Master: 1 Număr maxim de module I/O PROFIBUS: 24 pe pagină Număr maxim de pagini: 32 Volum de date (IN/Out): 7744 bytes |
| Alimentare |
12 ... 48 Vd.c. Consum: 275 mA @ 12 Vd.c. |
| Caracteristici constructive |
Carcasă metalică, IP30 36 x 105 x 140 mm, 500 g Ieșire în releu, Sarcină rezistivă: 1 A @ 24 Vd.c. |
| Condiții de funcționare |
standard: 0 .. 60°C 5 ... 95% RH, fără condensare |
| Certificări |
EMI: CISPR 32, FCC Part 15B Class A EMC: EN 55032/35 EMS: IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV Siguranță: EN 60950-1, UL 60950-1, EN 62368-1, UL 62368-1 Vibrații: IEC 60068-2-6, IEC 60068-2-64 |
| Garanție |
5 ani |
