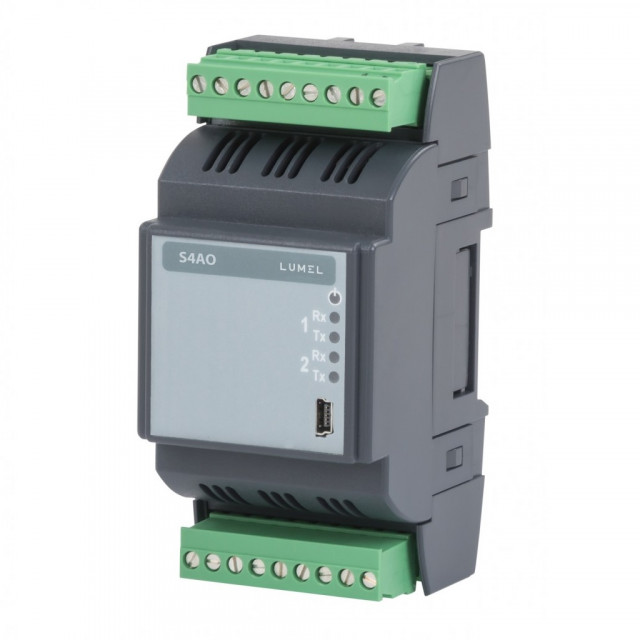

Modul adresabil 4 ieșiri analogice Lumel S4AO, ieșiri în curent sau tensiune, MODBUS RTU/ASCII, RS485
Descriere
Lumel S4AO este un modul adresabil cu 4 ieșiri analogice, dedicat transformării semnalelor digitale primite prin interfața serială RS485 (Modbus RTU) în semnale analogice standard (curent sau tensiune). Poate fi folosit de asemenea pentru suplimentarea numărului de ieșiri analogice ale unui contor de energie electrică.
Echipamentul este dotat cu 2 porturi de comunicații independente, pentru a lucra în modul Master/Slave. Funcția Master Modbus citește datele primite serial (prin RS485 și le scalează analogic. Funcția Slave Modbus alocă semnalele pe cele 4 ieșiri analogice.
Ieșirile analogice sunt organizate în două grupuri, izolate galvanic. Timpul de lucru al ieșirilor este monitorizat de un ceas intern.
Pentru ușurarea configurării, aceasta se face prin portul USB, fără a fi necesară alimentarea echipamentului.
Specificații
| Interfețe de conectare | RS485, USB |
| Echiparea cu ieșiri (la alegere) |
- 4 ieșiri analogice, 0/4 ... 20 mA - 4 ieșiri analogice, 0 ... 10V - 4 ieșiri analogice: 2 x (1 x 0/4...20 mA + 1 x 0...10V) |
| Protocol | Modbus RTU/ASCII |
| Grad de protecție | IP50 |
|
Montaj |
Șină TS35 |
| Alimentare (la alegere) |
- 85...253 Va.c., 90...300 Vd.c. - 20...40 Va.c., 20...60 Vd.c. |
| Condiții de funcționare | -10...23...55°C, RH < 95% fără condensare |
| Dimensiuni | 53 x 110 x 60.5 mm |
| Greutate | Aprox. 0.20 Kg |
