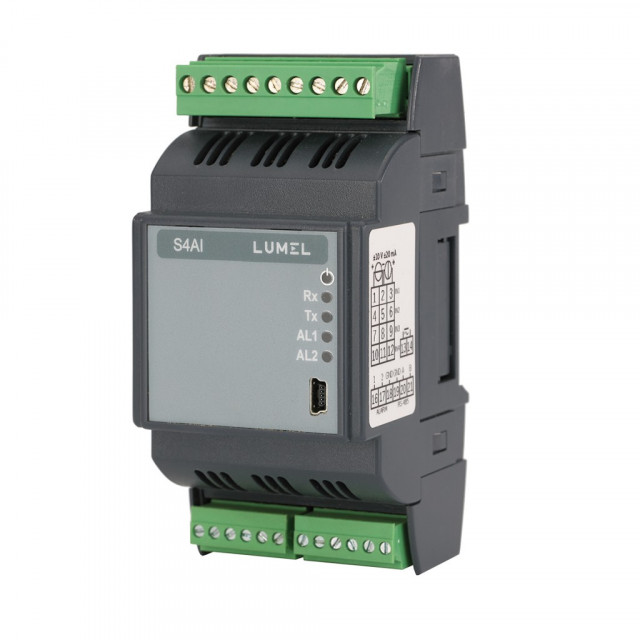

Modul adresabil 4 intrări analogice Lumel S4AI, intrări programabile ±10 V/±20 mA, sau RTD/TC/șunt, Modbus RTU, RS485
Descriere
Lumel S4AI este un modul adresabil cu 4 intrări analogice, dedicat transformării semnalelor standard (curent, tensiune, temperatură, rezistență) în semnal digital RS-485 (Modbus RTU). Cele 4 intrări programabile sunt grupate în două perechi, cu izolație galvanică între ele.
S4AI vine în două variante de echipare: cu intrări analogice ce pot fi programate pentru achiziția de semnale în curent (±10 V, ±20 mA) sau cu intrări programabile pentru achiziția de la sonde RTD (Pt100, PT500, PT1000), șunturi ( ±150V) sau Termocuple (J, K, S).
În plus față de transformarea semnalului analogic în format digital și transmiterea acestuia prin Modbus RTU pe interfața serială, modulul S4AI oferă 2 ieșiri de alarmă.
Specificații
| Intrări (la alegere) |
4 intrări analogice programabile: - ±10 V, ±20 mA, programabil - Intrări RTD, TC sau șunt, programabile |
| Ieșiri | 2 ieșiri programabile de alarmă |
| Conectivitate | RS485, USB (pentru programare) |
| Protocol | Modbus RTU / ASCII |
|
Montaj |
Șină din TS35 |
| Alimentare |
- 85...253 Va.c.; 40..400 Hz; 90...300 Vd.c. - 20...40 V AC 40..400 Hz; 20...60 V DC |
| Condiții de funcționare | -10...23...55°C, RH < 95%, fără condensare |
| Dimensiuni | 53 x 110 x 60,5 mm |
| Greutate | Aprox. 0.20kg |
