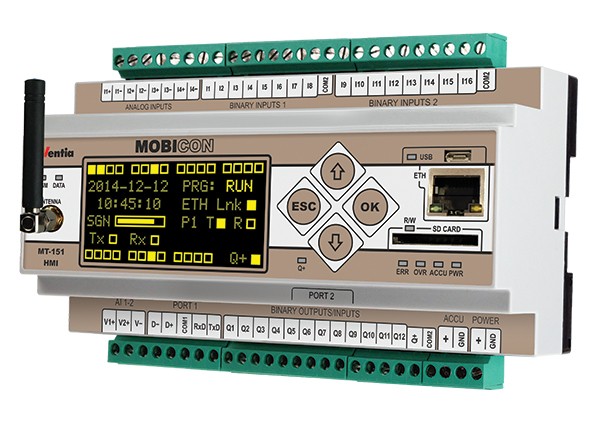

Modul telemetrie Inventia MT-151 HMI V2, 16 intrări binare, 4AI 4-20mA / 2AI 0-10V, 12 ieșiri binare, dual SIM 4G, Ethernet, RS232/485, Modbus TCP/RTU
Descriere
MT-151 HMI V2 este un modul telemetrie de nouă generație, pentru sarcini și aplicații exigente. Modelul MT-151 HMI V2 combină funcționalitățile controlerului logic programabil cu cele ale logger-ului de date, ale convertorului de protocol și ale interfeței de comunicații 4G.
Tehnologia Dual-SIM asigură un nivel superior al disponibilității rețelei GSM, cu canal redundant de transmisie de date. Portul Ethernet oferă capabilități puternice de integrare cu alte dispozitive și sisteme.
Display-ul local permite diagnoza rapidă și monitorizarea locală, fără a implica necesitatea conectării unui laptop.
Cu design compact, robust, modem integrat GSM, caracteristici tehnice atrăgătoare și instrumente de configurare ușor de utilizat, controlerul MT-151 HMI V2 este o soluție optimă pentru sistemele de telemetrie, control, diagnostic, supraveghere și alarmă.
Specificații
| Intrări |
- 16 intrări binare/numărător cu logică pozitivă (optoizolate) - 4 intrări analogice 4-20 mA, rezoluție 15 bits, acuratețe 0,2% (optoizolate) - 2 intrări analogice 0-10 V |
| Ieșiri | 12 ieșiri binare, configurabile selectiv ca intrări (optoizolate) |
| Memorie internă | logger de date cu rezoluție de 0,1 sec (suport SD card) |
| Comunicații GSM |
- modem GSM 2G / 3G / 4G încorporat - tehnologia dual-SIM (pasivă) - accesul la 2 rețele GSM independente |
| Interfețe de comunicație | - port Ethernet 10 Base-T / 100 Base-TX
- port serial RS-232 / 485 pentru dispozitive externe (optoizolat) - port RS-232 cu alimentare de 5V pentru panourile operatorului |
| Protocoale suportate | Modbus RTU, Modbus TCP, M-BUS, SNMP, IEC 60870-5-104 |
| Funcții de rețea |
- transmisia datelor prin GPRS/UMTS/HSPA+/LTE, SMS și e-mail (fără SSL) - routere inteligentă a pachetelor - suport Multimaster în modul Modbus |
| Facilități de integrare și monitorizare |
- controler logic programabil (PLC) ceas în timp real (RTC) - logică programabilă ce poate utiliza I/O-uri, timer-e, numărătoare, flags și înregistrări pentru declanșarea unor evenimente (transmisie de date, memorarea datelor, trimitere SMS sau e-mail, comandă ieșiri, etc) - transmisii generate de evenimente (transmisii de date în afara programului, în funcție de starea intrărilor binare, atingerea nivelurilor de alertă, flags, etc) - transmiterea datelor primite pe interfețele seriale de la alte dispozitive |
| Configurare |
- configurarea de la distanță, programarea, diagnosticarea și - actualizarea firmware-ului (OTA) - FlexSerial - manipulare programabilă a protocoalelor seriale non-standard |
| Alte facilități |
- display OLED (128 × 64 px) - senzor de temperatură integrat - 48 de LED-uri de diagnosticare - autodiagnosticare avansată |
| Montaj | pe șină DIN |
| Alimentare |
- 10.8 - 30 Vd.c., curent maxim consumat 1A - echipat cu interfață pentru alimentare de backup din baterie de 12 Vd.c. |
| Condiții de operare |
- grad de protecție IP 40 -20 ... + 65 °C, RH maxim 95% fără condensare |
| Dimensiuni |
157 x 86 x 58 mm (L x W x H) |
| Greutate | 382 g |
