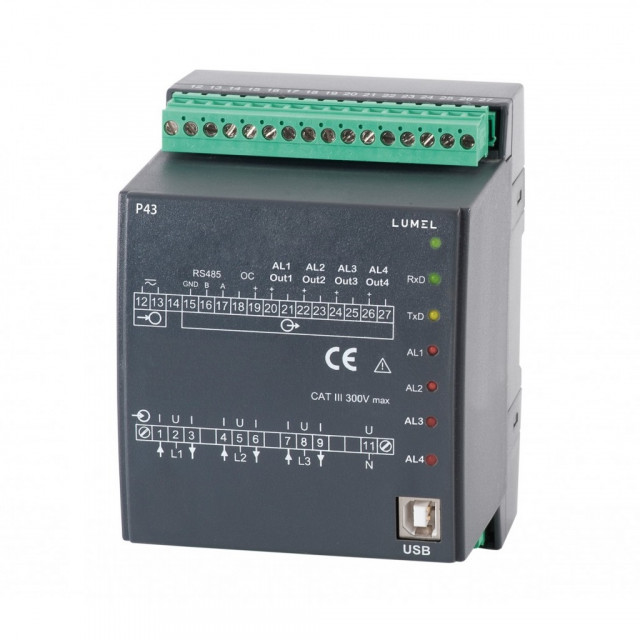

Traductor măsurare parametri rețea electrică trifazată Lumel P43 221100E0, curent intrare 5A, ieșiri in releu, Modbus RTU, RS485
Descriere
Traductor măsurare parametri rețea electrică trifazată Lumel P43 221100E0 este destinat conversiei parametrilor rețelei de alimentare trifazate, cu 3 sau 4 fire, în sisteme echilibrate sau neechilibrate. Este necesară folosirea transformatoarelor de curent.
Specificații
| Rețele măsurate |
rețele trifazate în sisteme echilibrate sau neechilibrate cu 3 sau 4 fire Intrare 3 x 57.7 / 100 V sau 3 x 230 / 400 V |
| Parametri măsurați |
- curent 1/5A L1...L3 - tensiune L-N - tensiune L-L - frecvență - putere activă - putere reactivă - putere aparentă - tangentă φ - factor de putere (PF) - enegrie activă de itrare - energie activă de ieșire - energie reactivă inductivă - energie reactivă capacitivă - THD |
| Măsurare energie |
Ep+, Ep-, EQL, EQc |
| Calcul energie activă medie |
programabil la 15-30 sau 60 minute (sincronizare cu ceasul intern sau algoritm walking window) cu arhivare pentru ultimele 1000 de valori |
| Ieșiri |
- 4 ieșiri în releu normal deschis, 250 Va.c. / 0.5 A a.c. - 4 ieșiri analogice programabile -20...0..20 mA, Rload = 0...500 W, precizie 0.2% (opțional) |
| Interfețe de comunicații |
- RS-485 Modbus RTU - USB 1.1 / 2.0 Modbus RTU |
| Alimentare | 85 .. 253 Va.c. , 40 .. 400 Hz, 90 .. 320 Vd.c. |
| Condiții de operare | -10...23...55°C, RH 25 .. 95% fără condensare |
| Grad de protecție | carcasă IP40, terminal IP10 |
| Dimensiuni | 96 x 120 x 100 mm |
| Greutate | 0.3 Kg |
